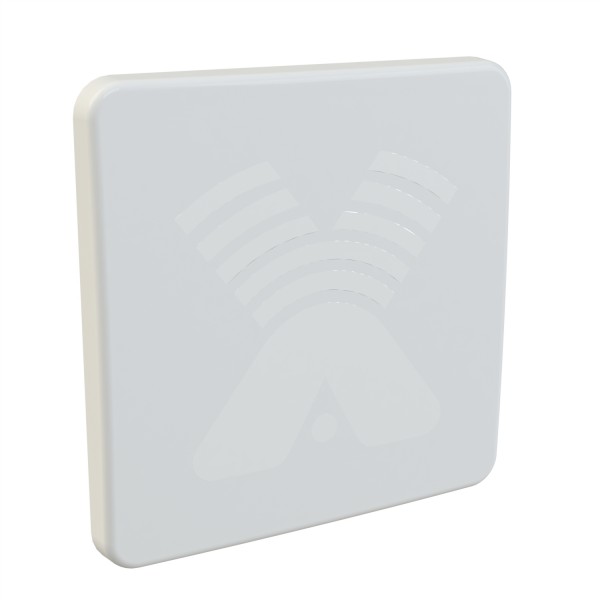

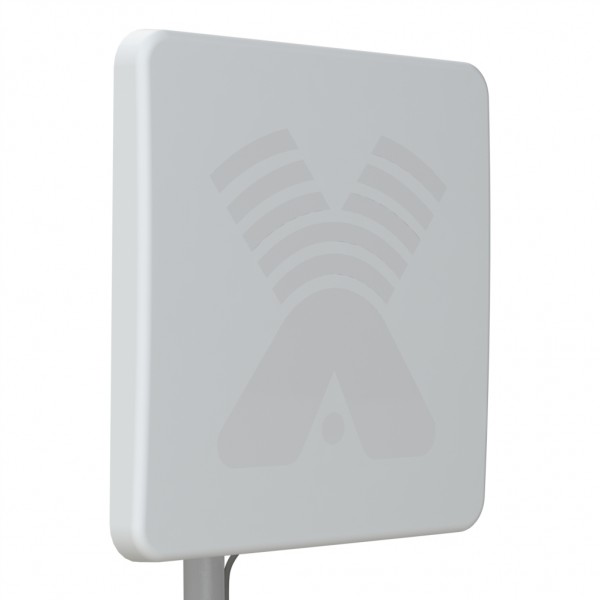

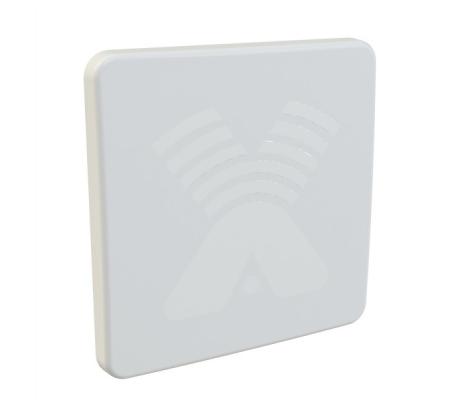

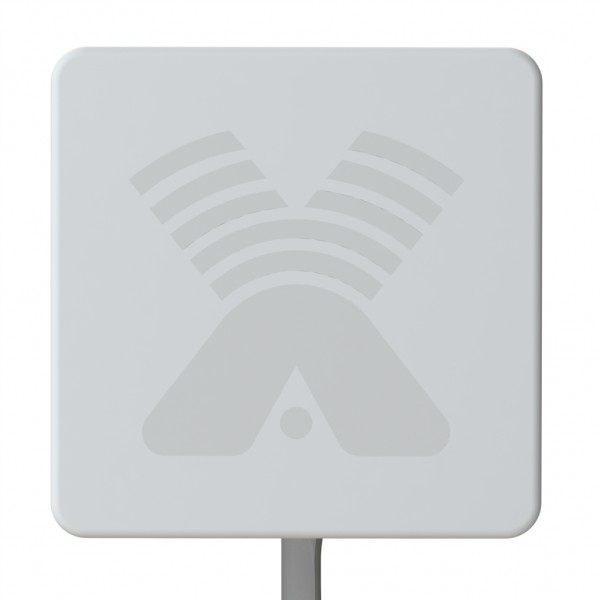

AX-2020P антенна 3G (20 dBi) N-female 50 Ом

Панельная антенна для 3G модемов. КУ=20dBi. Рабочая частота: 1900-2200МГц. Тип разъема - N-female.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AX-2020P предназначена для использования в комплекте c 3G модемами (роутерами). Тип антенны – синфазная полосковая решетка. Рекомендуется для использования на границах зон обслуживания, при крайне слабом и неустойчивом уровне 3G сигнала, а также в случаях когда необходимо использовать большое количество кабеля между антенной и модемом.

Достоинства антенны AX-2020P:

    • Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
    • Антенна имеет сравнительно малые габариты для антенны с высоким коэффициентом усиления, гораздо меньшие чем антенная система на базе облучателя 3G и спутникового отражателя.
    • AX-2020P более проста в настройке, чем вышеупомянутая система.
    • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.

Электрические характеристики

Рабочий диапазон частот, МГц

1900÷2180

Усиление, dBi

19-20

Ширина ДН в Н-плоскости, град

16÷18

Ширина ДН в Е-плоскости, град

16÷18

Уровень боковых лепестков, дБ не более

-13

Отношение вперед/назад, дБ

24

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

вертикальная/горизонтальная/наклонная

Механические характеристики

Масса с креплением, г

3350

Габаритные размеры без крепления, м

0,45х0,45х0,05

Разъем

N-female

Материал антенны

 сталь, оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

ABS+поликарбонат

Зависимость коэффициента направленного действия от угла поворота антенны

 Плоскость и поляризация

Частота
1950МГц 2150МГц
Горизонтальная плоскость, вертикальная поляризация(основная)
Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВН от частоты

    • Антенна AX-2020P

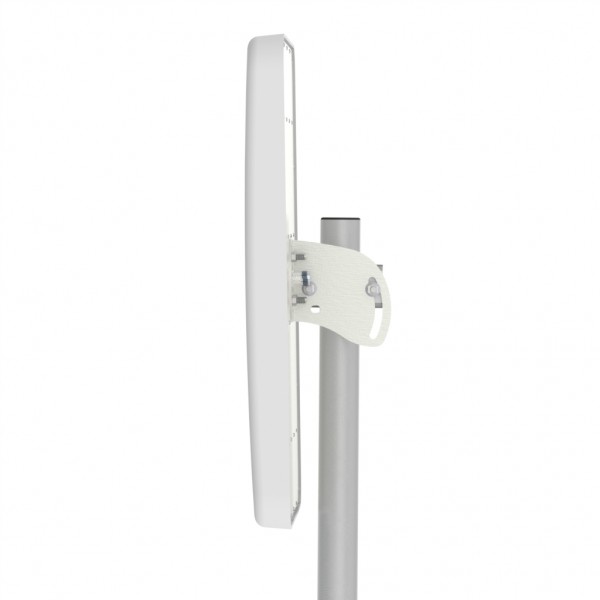

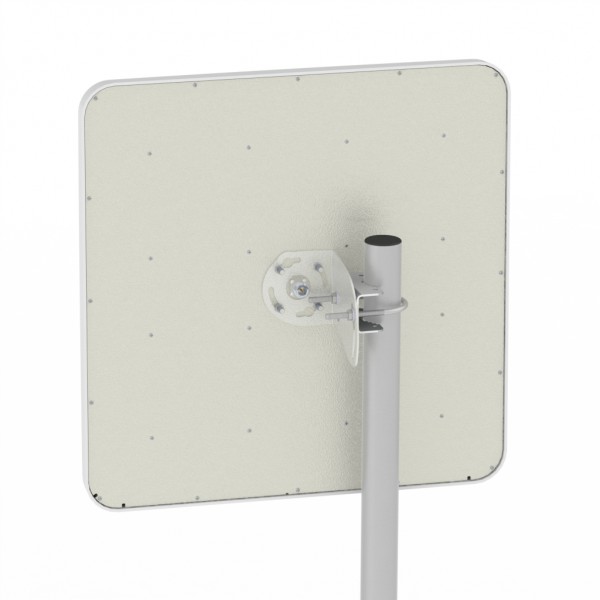

    • Мачтовое крепление
    • Инструкция по установке
    • Упаковка из микрогофрокартона
Инструкция (pdf, 694 KB)
