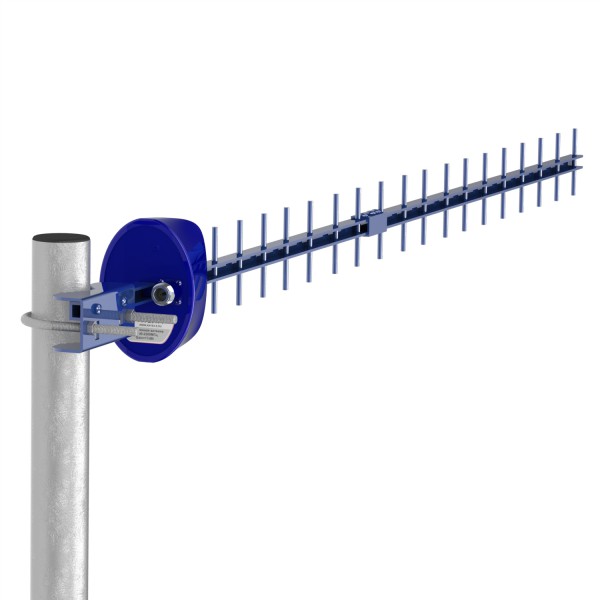

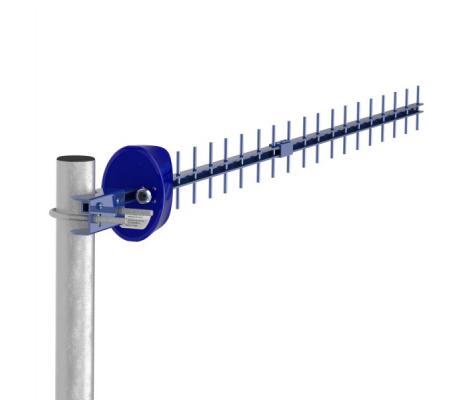

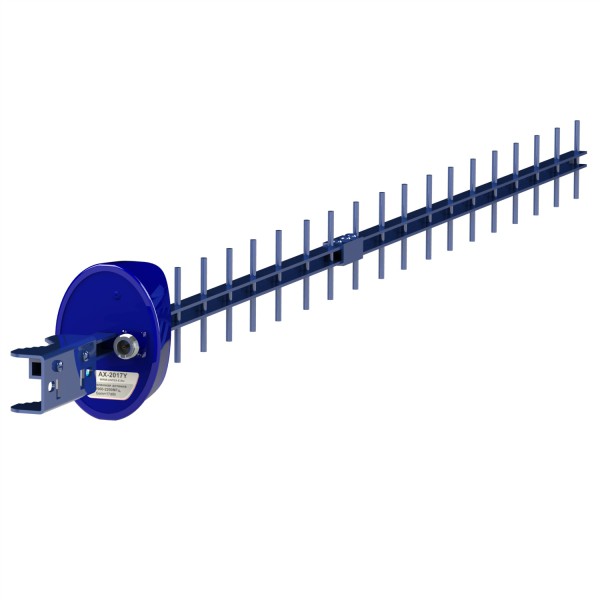

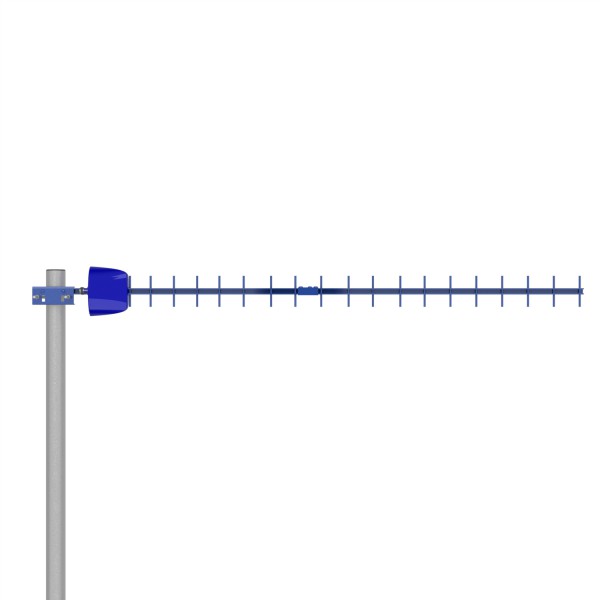

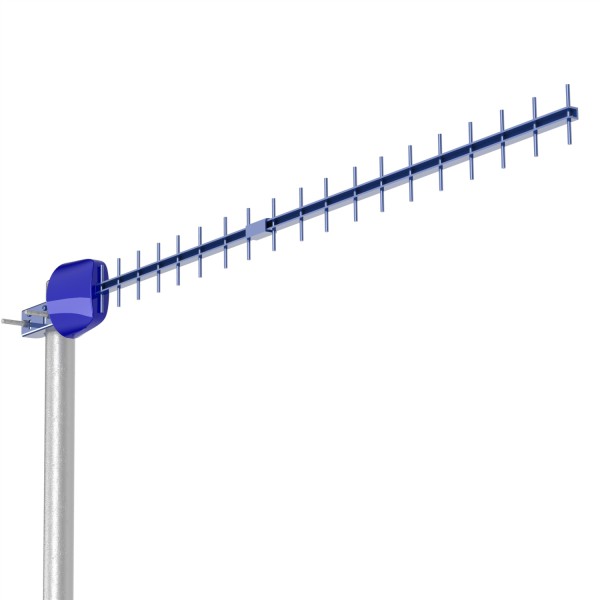

AX-2017Y антенна 3G (17 dBi)

Надежная направленная антенна 3G с высоким коэффициентом усиления (КУ=17dBi) с гибкой комплектацией.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Антенна AX-2017Y предназначена для совместного использования с 3G-модемами диапазона 1925-2150МГц. АX-2017Y значительно улучшает качество связи на границах зон обслуживания операторами (Мегафон, МТС, Билайн и др.). Тип антенны - "волновой канал" (Яги). Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Тип разъема устанавливается по заказу.

Электрические характеристики

Рабочий диапазон частот, МГц

1910-2175

Усиление на частоте 2175 МГц, dBi

17

Ширина ДН в Н-плоскости, град

22

Ширина ДН в Е-плоскости, град

24

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

вертикальная

Механические характеристики

Масса без кабеля, с креплением г

495

Диаметр мачты, мм

30-60

Габаритные размеры, м

0,95х0,09х0,05

Допустимая скорость ветра, м/сек

25

Разъем на выходе антенны

N-female

Количество элементов

20

Материал излучателя

Медь

Материал защитной коробки

полистирол, АБС

Материал директоров и траверсы

АМГ3,АД31

Материал крепления

сталь

Защитное покрытие

порошковая полимерная краска



Диаграммы направленности антенны

  Частота
1910МГц 2175МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом

Зависимость КСВН от частоты

Инструкция (pdf, 247 KB)
