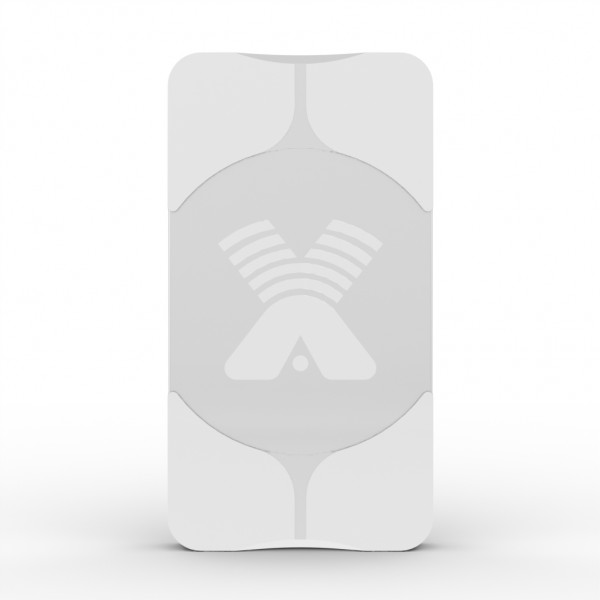

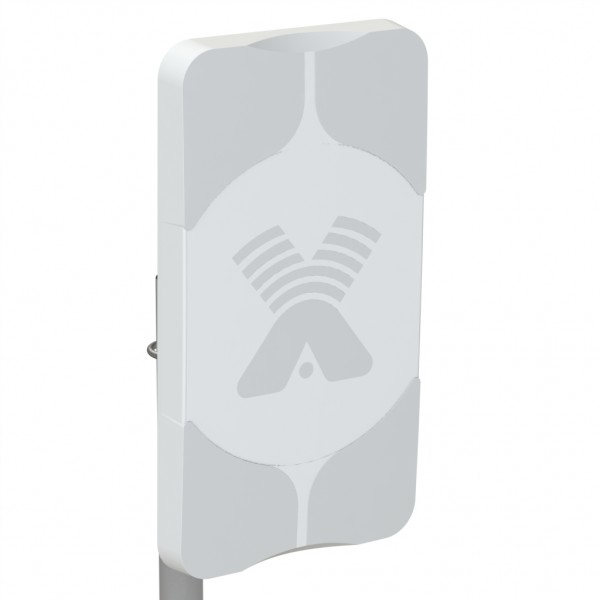

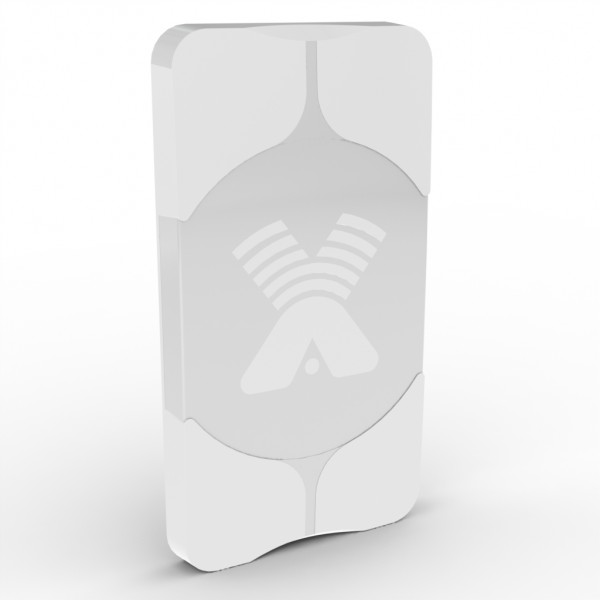

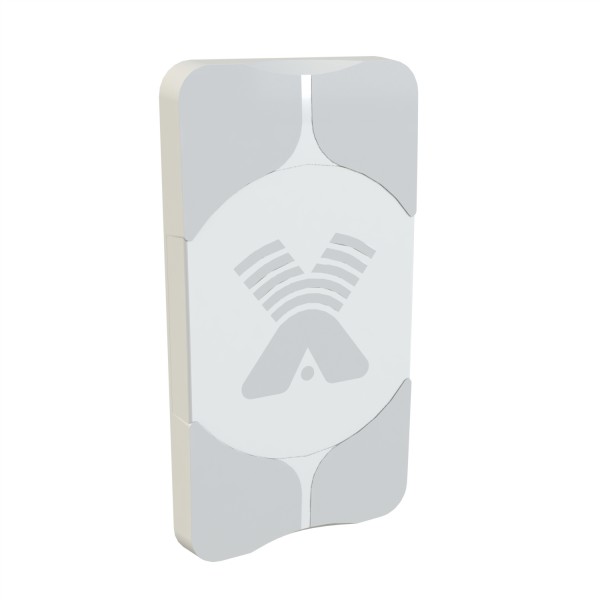

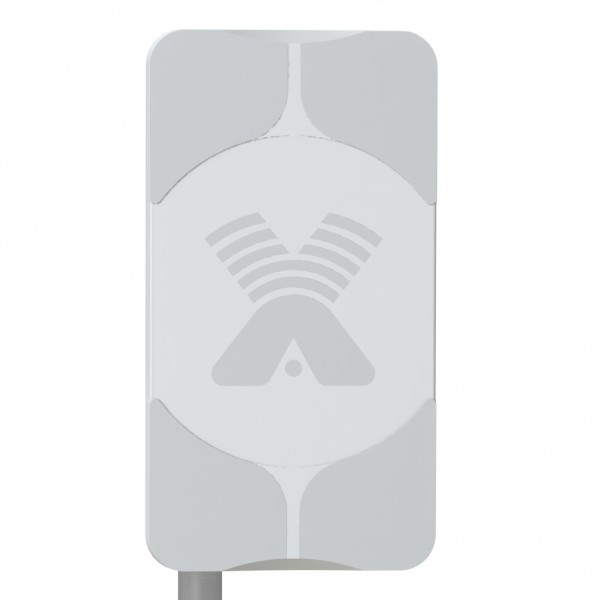

AX-2017P панельная антенна 3G (17 dBi, 50 Ом)

Мощная выносная панельная антенна для 3G (UMTS2100), 50 Ом, КУ=17dBi. F=1900-2180МГц.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AX-2017P предназначена для использования в комплекте модемами (роутерами) 3G (UMTS 2100)

Тип антенны – синфазная полосковая решетка.

Достоинства:

Высокий коэффициент усиления и низкий КСВ.
Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.
Крепление позволяет изменять угол наклона и поляризацию антенны.
Активные излучателя антенны укрыты в пластиковый корпус.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

Электрические характеристики
Рабочий диапазон частот, МГц	1900-2200
Усиление, dBi	16÷17
Ширина ДН в Н-плоскости, град	32÷40
Ширина ДН в Е-плоскости, град	16÷19
Уровень боковых лепестков, дБ не более	-13
Отношение вперед/назад, дБ не менее	20
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1800
Габаритные размеры без крепления, м	0,45х0,24х0,05
Разъем	N-female
Материал антенны	сталь, оцинкованная сталь
Защитное покрытие	порошковая полимерная краска
Материал защитной коробки	Поликарбонат+ABS

Зависимость коэффициента направленного действия от угла поворота антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1950МГц	2150МГц
Горизонтальная плоскость, вертикальная поляризация(основная)
Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВН от частоты

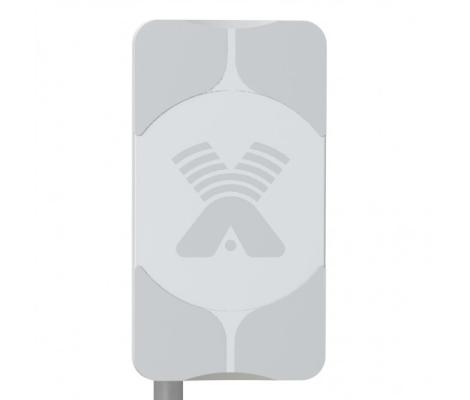

Антенна AX-2017P

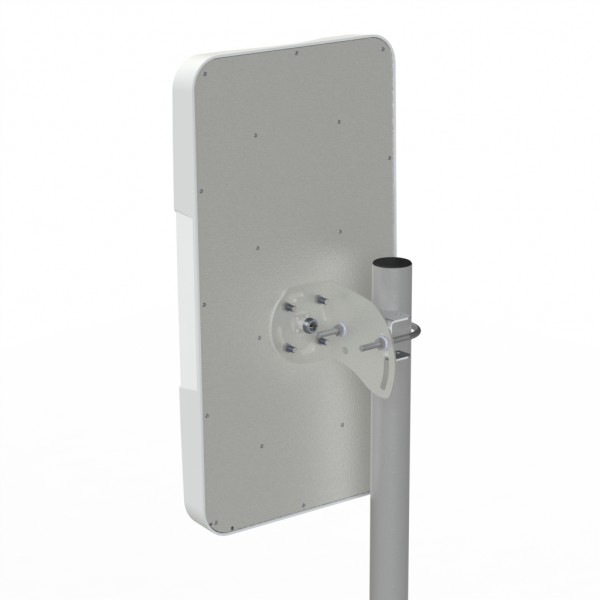

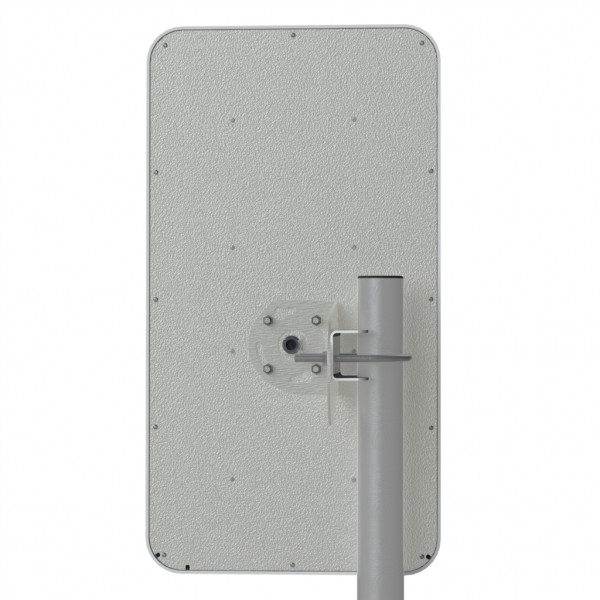

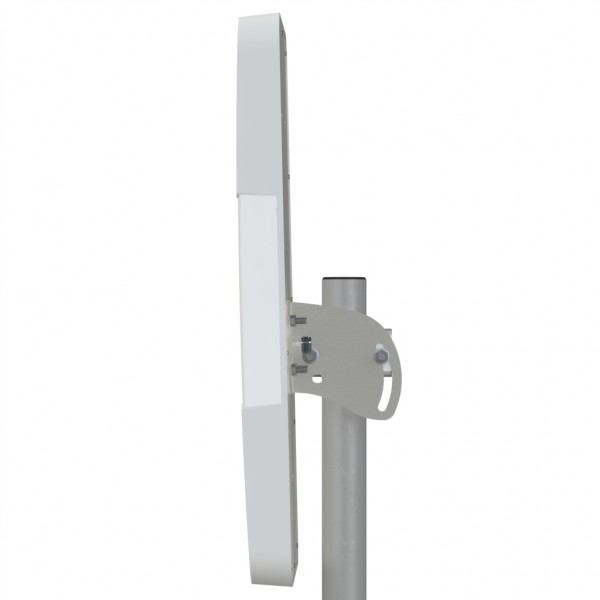

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 694 KB)
