AX-2014YF антенна 3G (14 dBi) F-female (75 Ом)

AX-2014YF - надежная , недорогая направленная 3G-антенна с гибкой комплектацией. КУ=14dBi F=1,9-2,2ГГц.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

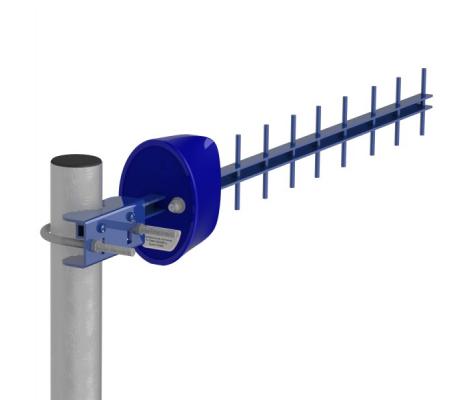

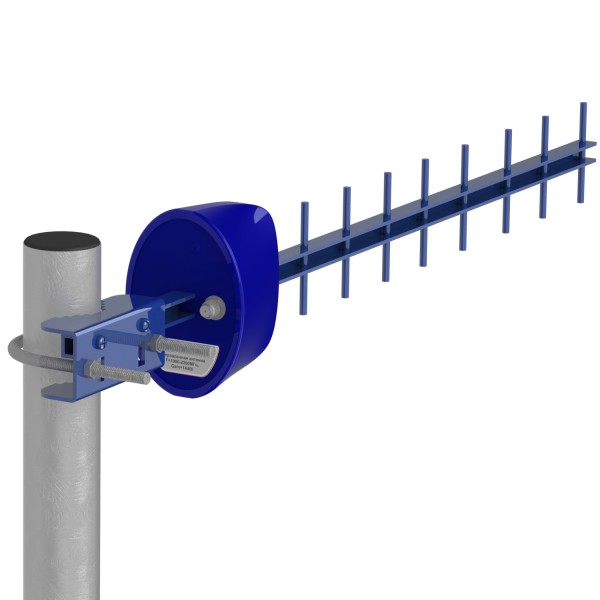

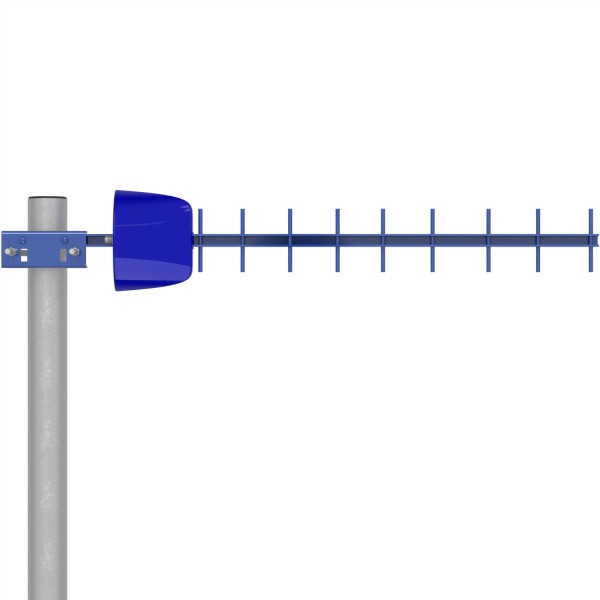

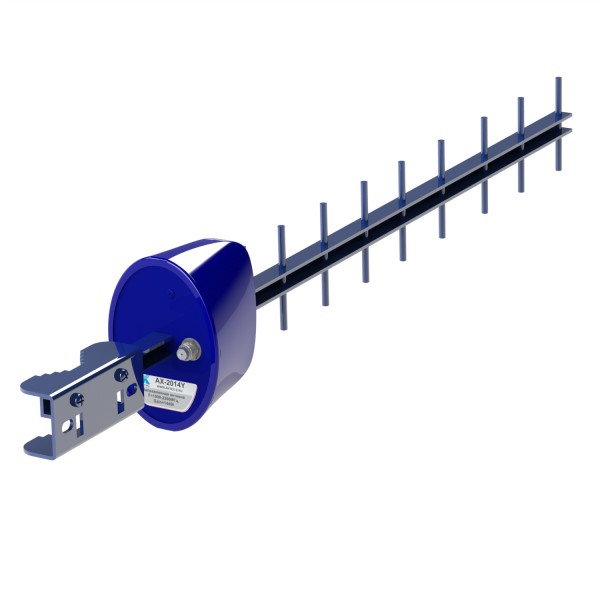

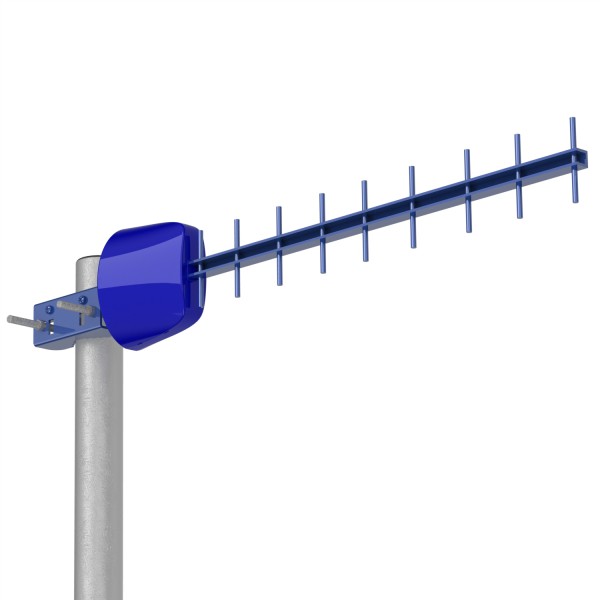

Антенна AX-2014Y предназначена для совместного использования с 3G-модемами диапазона 1925-2150МГц. АX-2014Y улучшает качество связи на границах зон обслуживания операторами (Мегафон, МТС, Билайн и др.). Тип антенны - "волновой канал" (Яги). Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Тип разъема устанавливается по заказу.

Электрические характеристики
Рабочий диапазон частот, МГц	1925-2150
Усиление, dBi	14
Ширина ДН в Н-плоскости, град	34
Ширина ДН в Е-плоскости, град	36
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	10
Поляризация	вертикальная
Механические характеристики
Масса без кабеля, с креплением, г	660
Диаметр мачты, мм	30-60
Габаритные размеры, м	0,6х0,1х0,05
Допустимая скорость ветра, м/сек	40
Разъем	F-female
Количество элементов	15
Материал излучателя	медь
Материал траверсы и директоров	АМГ3,АД31
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска
Материал защитной коробки	полистирол, АБС

Диаграммы направленности антенны

	Частота
	1925МГц	2175МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом

Зависимость КСВН от частоты

Инструкция (pdf, 247 KB)
