AX-2014PF антенна 3G (14 dBi) (UMTS2100)

Выносная панельная 3G антенна для кабеля 75 Ом. КУ=14dBi. F=1900-2190МГц. Тип разъема - F-female.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Универсальная антенна AX-2014PF предназначена для использования в комплекте c 3G/4G модемами (роутерами), репитерами стандартов 3G.

3G (UMTS 2100)

AX-2014PF это версия популярной антенны AX-2014P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

Достоинства антенны AX-2014PF:

Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
Активные излучателя антенны надежно укрыта в морозостойкий и ультрафиолетостойкий пластиковый корпус.
Тип грозозащиты - DC-ground. Класс защиты влагозащиты - IP 68.
Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	1900-2180
Усиление, dBi	13.5-15.0
Ширина ДН в Н-плоскости, град	33-38
Ширина ДН в Е-плоскости, град	30-36
Уровень боковых лепестков, дБ не более	-15
Отношение вперед/назад,дБ не менее	20
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная/наклонная
Механические характеристики
Масса с креплением, г	1080
Габаритные размеры, м	0,24х0,24х0,04
Разъем	F-female
Материал антенны	оцинкованная сталь, сталь, алюминий
Защитное покрытие	порошковая полимерная краска
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -60°C до +80°C

Диаграммы направлености антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	1850МГц	1950МГц	2150МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Зависимость КСВ на входе антенны от частоты:

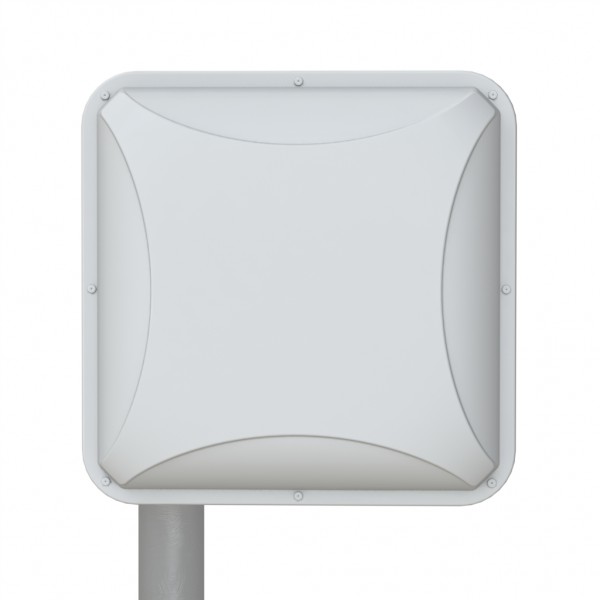

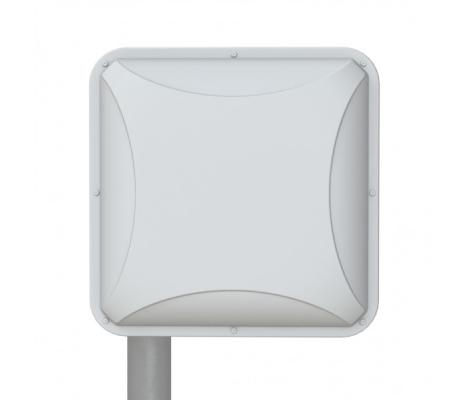

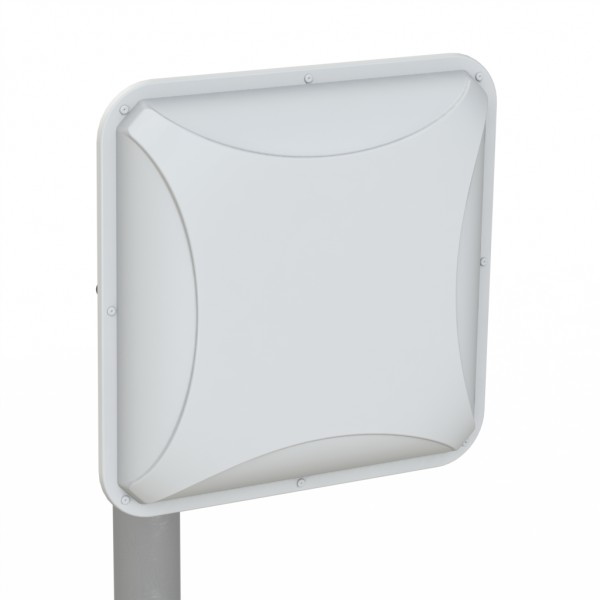

Антенна AX-2014PF

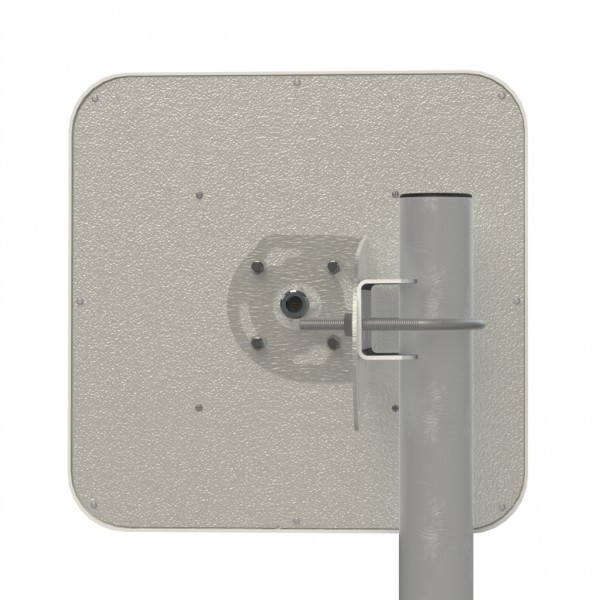

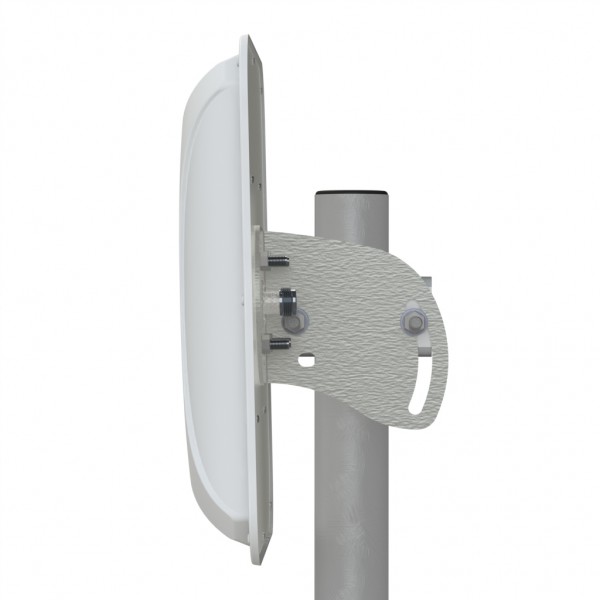

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 694 KB)
