AX-2014P антенна 3G (14 dBi) (GSM1800, UMTS2100, LTE1800)

Универсальная выносная панельная антенна для 3G, GPRS, EDGE, GSM1800. КУ=14dBi. F=1700-2180МГц. Тип разъема - N-female.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Универсальная антенна AX-2014P предназначена для использования в комплекте c 3G/4G модемами (роутерами), сотовыми телефонами или репитерами стандартов GSM1800 и 3G.

2G(EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (WIMAX, LTE1800)

Тип антенны – синфазная полосковая решетка.

Достоинства антенны AX-2014P:

Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
Крепление позволяет изменять угол наклона и поляризацию антенны.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2180
Усиление, dBi	13-15
Ширина ДН в Н-плоскости, град	30-35
Ширина ДН в Е-плоскости, град	30-35
Уровень боковых лепестков, дБ не более	-13
Уровень паразитной поляризации,дБ не более	-25
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1080
Габаритные размеры, м	0,24х0,24х0,04
Разъем	N-female
Материалы антенны	оцинкованная сталь, сталь, алюминий
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -60°C до +80°C

Диаграммы направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	1850МГц	1950МГц	2150МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Зависимость КСВН от частоты

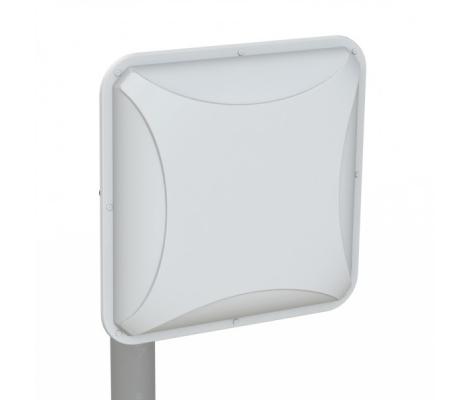

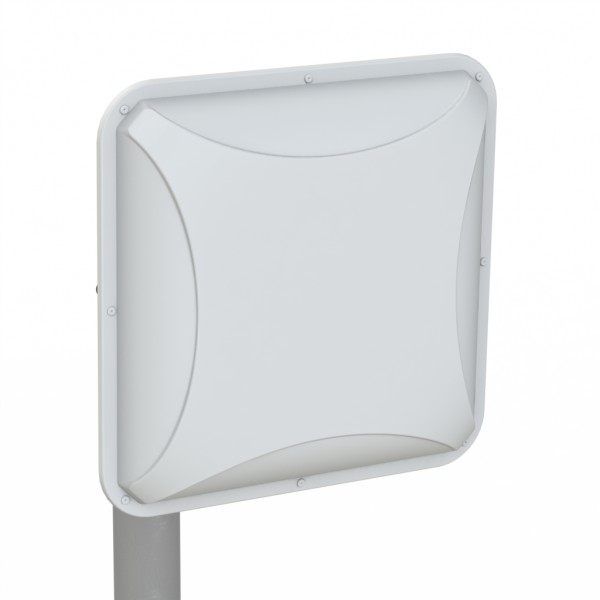

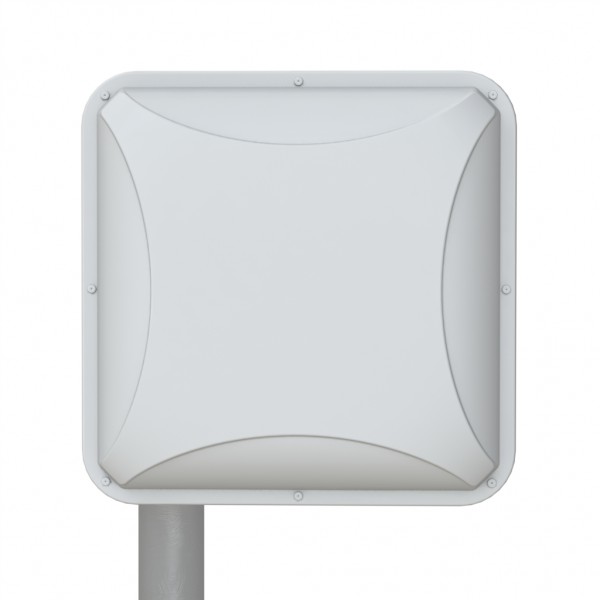

Антенна AX-2014P

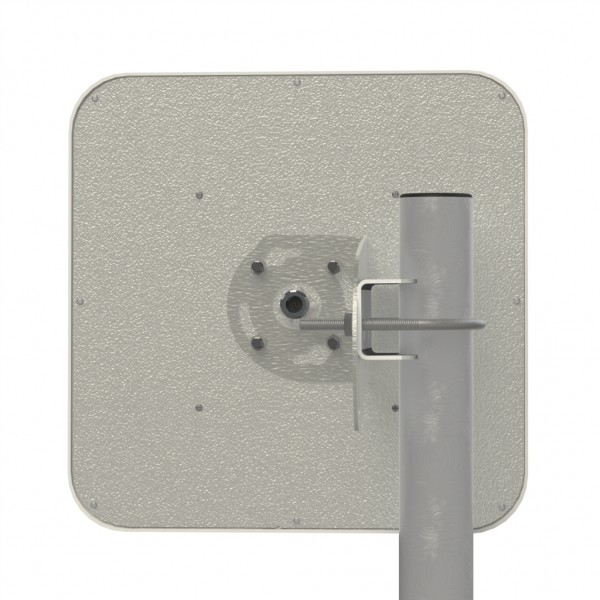

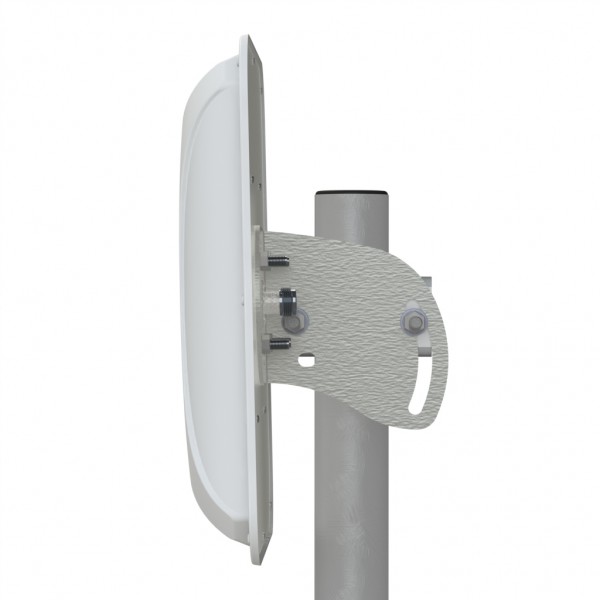

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 694 KB)
