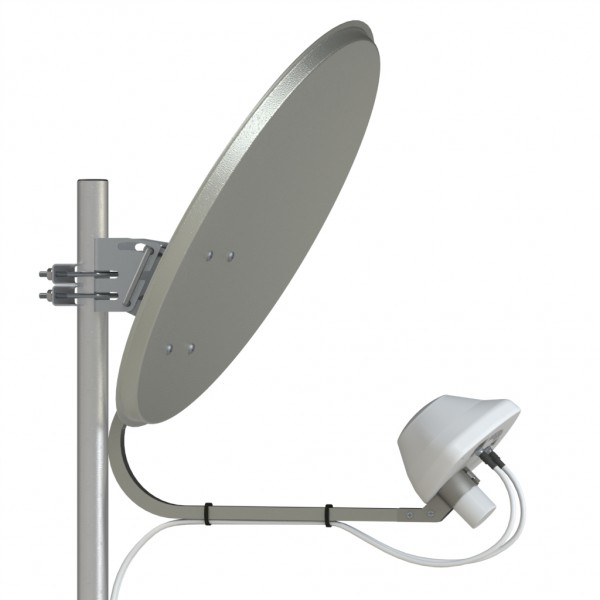

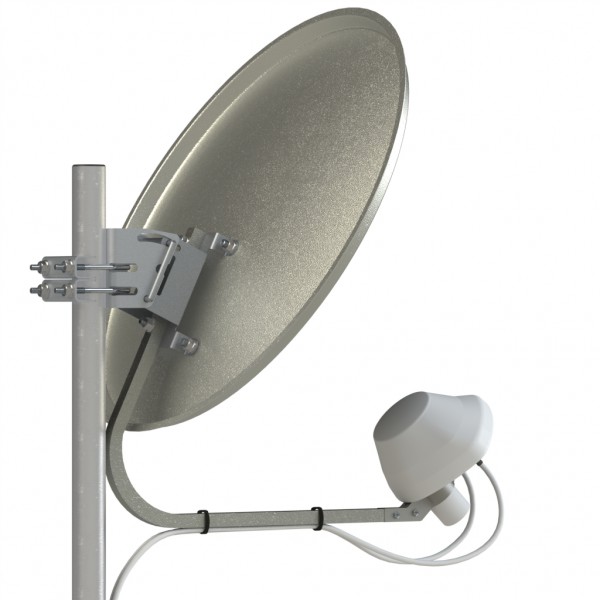

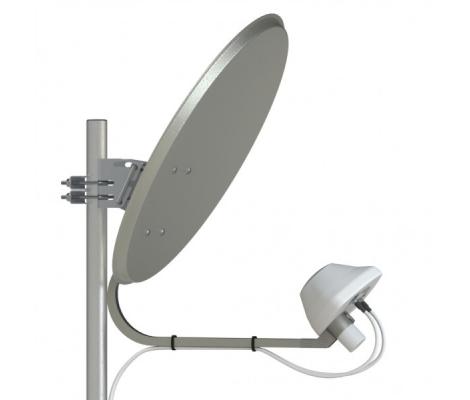

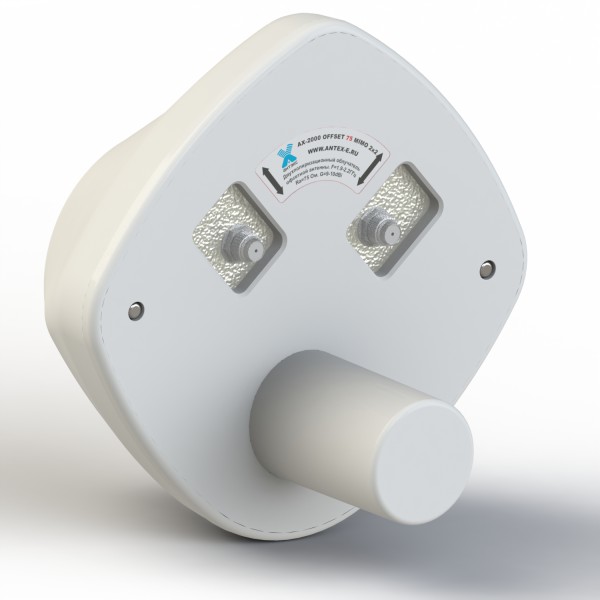

AX-2000 OFFSET 75 MIMO 2x2 - облучатель MIMO для сетей LTE2100/UMTS2100

Эффективный бюджетный облучатель офсетной зеркальной антенны для сетей 3G DC-HSPA с поддержкой технологии MIMO 2x2, Diversity. F=1900-2180МГц, Результирующий КУ с рефлектором до 27dBi. Тип разъемов - F-female .
Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Облучатель AX-2000 OFFSET 75 MIMO 2x2 используется совместно с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 3G/4G-модемов в стандартах UMTS2100 и LTE2100, в  диапазоне частот 1920-2180МГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов и благодаря поддержке технологии MIMO 2x2 скорость передачи данных может достигать 42 Мбит/сек (в DC-HSPA@2100МГц).

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны AX-2000 OFFSET MIMO 2x2:

    • Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity, делая сигнал стабильнее в обычных стандартах 3G/4G.
    • Активный вибратор облучателя надежно защищен от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
    • Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
    • Компоновка облучателя позволяет изменять угол наклона  поляризации в стандартном держателе спутникового рефлектора в пределах углов +/-45 градусов, при этом фазовый центр облучателя  не смещается из фокуса зеркала чем ускоряется/упрощается процесс настройки.

Электрические характеристики

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м

19dBi

14 гр.

0,6м

20dBi

13 гр.

0,9м

23dBi

9 гр.

1,3м

26,5dBi

6 гр.

1,5м

28dBi

5 гр.

Ширина ДН  в Н-плоскости по уровню -10dB, град

120-150

Ширина ДН в Е-плоскостипо уровню -10dB, град

100-107

Развязка между входами антенны, не менее dB

25

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1,6

Допустимая мощность, Вт

10

Поляризация

вертикальная / X-pol

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х F-female

Материал излучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении  облучателя в фокус офсетной параболической антенны размером 0,55м

  Частота
1950 МГц 2150 МГц
Вход №1, вертикальная плоскость
Вход №1, горизонтальная плоскость
Вход №2, вертикальная плоскость
Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокусы офсетной параболической антенны размером 0.55м, 0.9м и 1.5м (чёрная, синяя и красная линии соответственно)

Зависимость КСВН от частоты на входах облучателя

    • Облучатель AX-2000 OFFSET 75 MIMO 2x2
    • Инструкция по установке
    • Упаковка из микрогофрокартона или полиэтилена
Инструкция (pdf, 327 KB)
