Составная мачта МАРС-3 с оттяжками

Составная конструкция
Вертикальный подъем
Высота до 30м

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

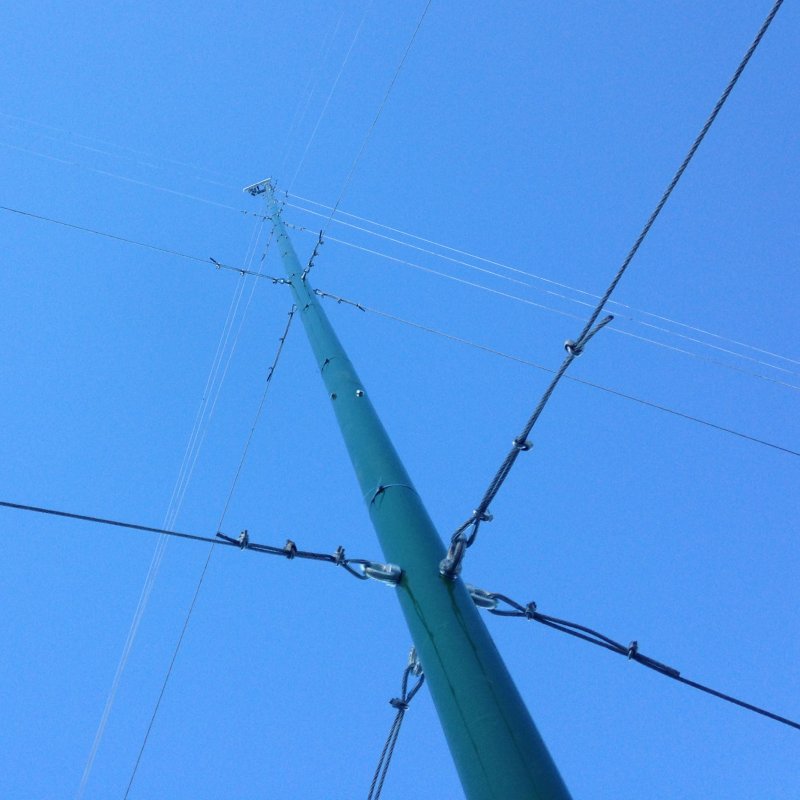

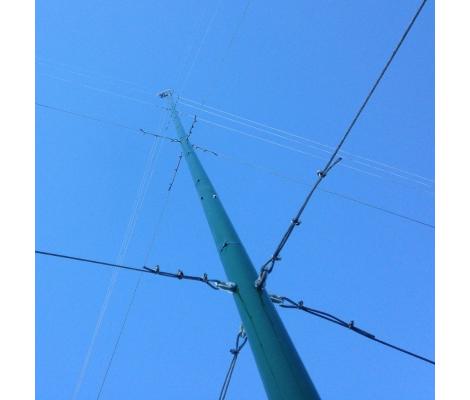

Составная мачта МАРС-3 с оттяжками

Мачта антенная МАРС-3 является оригинальной разработкой R-QUAD и предназначена для подъема антенных устройств различного назначения общей массой не более 50 кг на высоту до 20 м с шагом 2 м. При весе антенных устройств не более 20 кг допускается высота мачты до 30 м.

Универсальная антенная мачта МАРС-3 состоит из разборного станка-подъемника и ствола мачты. Ствол мачты состоит из отдельных трубчатых секций длиной 2 м, которые выполнены из стальной тонкостенной трубы диаметром 76 мм и снабжены переходниками для удобного и надежного соединения/разъединения секций мачты при ее подъеме/опускании. Общая длина секции с переходником 2,15 м. Вес одной секции 6 кг.

Станок-подъемник мачты МАРС-3 имеет высоту 2,95 м. Он предназначен для последовательного подъема/опускания трубчатых секций, который осуществляется при помощи лебедки. Вес станка-подъемника в сборе - 43 кг.Полностью разборная конструкция станка-подъемника позволяет применять один станок для подъема (опускания) и обслуживания нескольких стволов мачт.

Монтаж мачты осуществляется при помощи станка-подъемника, который устанавливается на плиту-основание из комплекта мачты и фиксируется оттяжками. Ствол мачты поднимается лебедкой в вертикальном положении с последовательным наращиванием секций снизу. После установки нижнего колена и окончательного закрепления мачты оттяжками, станок-подъемник демонтируется и может быть использован для монтажа другой мачты.
При подъеме антенных устройств, имеющих малый вес и габариты, возможна высота мачты до 30 м с соответствующей системой оттяжек.
Разборная конструкция, малый вес и небольшие габариты станка-подъемника и трубчатых секций позволяют легко транспортировать мачту. Для удобства монтажа антенных устройств станок-подъемник снабжен семью съемными ступенями, которые расположены равномерно по длине станка. Все детали мачты окрашены порошковой краской или оцинкованы.
Мачта соответствует техническим условиям ТУ 5264-001-93686645-2009. Сертификат соответствия № РОСС RU.AB68.H25602

Варианты комплектации антенной мачты МАРС-3

Модель мачты Кол-во
Секций
Высота
мачты,
М
Вес ствола
без станка, кг
Кол-во ярусов оттяжек Стоимость станка-подъемника*1 Стоимость ствола мачты с оттяжками 4мм*2 Стоимость ствола мачты с оттяжками 5мм*2
МАРС-3-6 6 12 36 3 29 790,00  34 690,00  38 090,00
МАРС-3-7 7 14 42 3 29 790,00  39 090,00 42 690,00
МАРС-3-8 8 16 48 4 29 790,00 47 090,00 52 490,00
МАРС-3-9 9 18 54 4 29 790,00  51 790,00 57 590,00
МАРС-3-10 10 20 60 4 29 790,00  56 490,00 62 490,00
МАРС-3-11 11 22 66 4 29 790,00 60 890,00 67 290,00
МАРС-3-12 12 24 72 5 29 790,00 66 690,00 74 590,00
МАРС-3-13 13 26 78 5 29 790,00 71 690,00 80 090,00
МАРС-3-14 14 28 84 5 29 790,00 76 190,00 84 890,00
МАРС-3-15 15 30 90 5 29 790,00 80 790,00 89 590,00

*1 - разборный станок-подъемник может быть использован для поднятия нескольких стволов мачт, поэтому выделен отдельно. Чтобы определить общую стоимость мачты, необходимо сложить стоимость станка-подъемника, необходимого по высоте ствола мачты (или нескольких стволов) с выбранной системы оттяжек.

*2 - в зависимости от условий эксплуатации и типа устанавливаемого на мачту оборудования возможны два варианта комплектации оттяжек: тросом 4 мм, зажимами троса 5 мм, талрепами М10, второй -  тросом 5 мм, зажимами троса 6 мм, талрепами М12. При необходимости возможна комплектация оттяжек изоляторами. В состав ствола мачты входят секции мачты с переходниками для стыковки секций, крепеж секций и растяжек, а также основание мачты.
