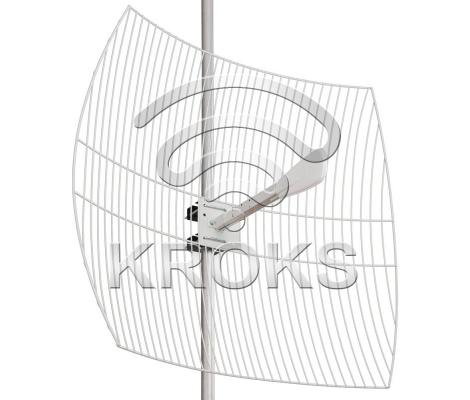

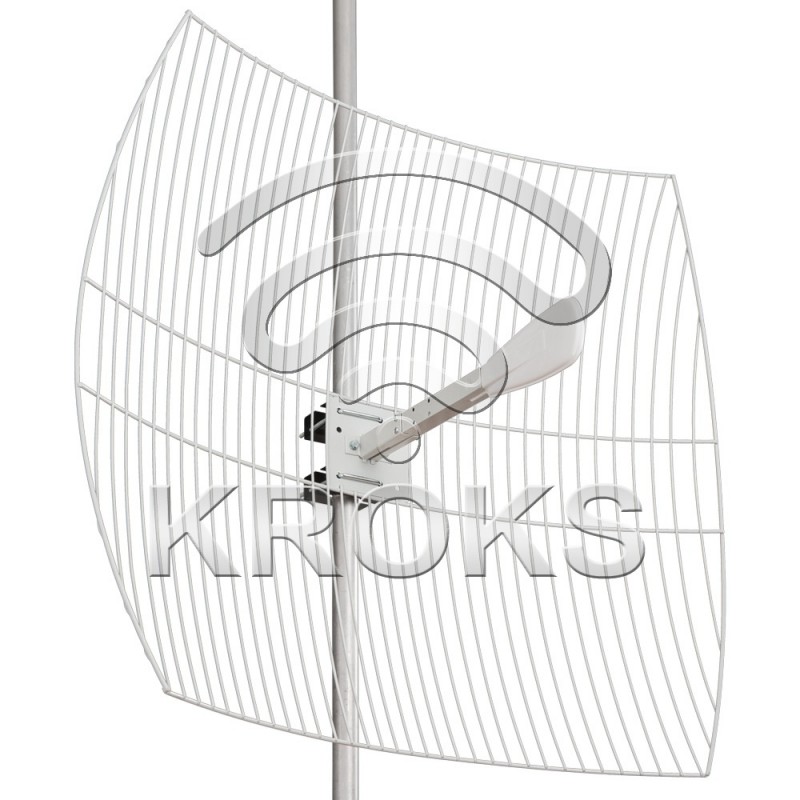

Направленная параболическая 3G/WiFi/4G антенна 27дБ

Антенна предназначена для работы в сетях LTE1800, 3G(UMTS2100), WiFi2400, LTE2600 на частотах от 1800 МГц до 2700 МГц.

  • Обеспечивает уверенный дальний прием 3G, LTE и WiFi интернета.
  • Подходит для работы со всеми операторами.

Конструкция антенны состоит из:

  • Облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

С помощью этой антенны можно обеспечить уверенную связь с базовой станцией на расстоянии до 25 км в условиях прямой видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки на сильном ветре.

Сборку следует начать с рефлектора антенны.

Для сборки потребуется инструмент: гаечный ключ  8х10. отвертка шлицевая и крестовая, рулетка.

  • Устанавливаем на рефлектор лапки держателя конвертера,
  • Фиксируем их короткими винтами из комплекта крепления рефлектора
  • Важно! Перед дальнейшей сборкой необходимо выяснить в какой поляризации будет  установлена антенна ! От этого зависит как будут сориентированы крепления относительно рефлектора.
  • устанавливаем кронштейн угла места на рефлектор.
  • Пропускаем кабель снижения (приобретается отдельно) через квадратное отверстие в рефлекторе, затем пропускаем кабель через квадратную трубу  облучателя со стороны отверстий крепления .
  • Закручиваем разъем кабеля снижения на облучатель и до упора одеваем квадратную трубу на облучатель.

Характеристики:

  • Габариты (длина , ширина , высота ), мм: 150 x 900 x 810
  • Рабочий диапазон частот, МГц: 1700-2700
  • Усиление антенны, дБ: 27
  • КСВ в рабочем диапазоне частот, не более: 1.5
  • Поляризация: Вертикальная
  • Входное сопротивление, Ом: 50
  • Максимальная подводимая мощность, Вт: 100
  • Разъём: N- female
  • Допустимая ветровая нагрузка, м/с: 25
  • Диапазон рабочих температур, оС: -40 … +50
  • Максимально допустимая влажность воздуха, %: 100
  • Кроссполяризационная развязка не менее, дБ: 0
  • Стандарт связи: 3G (UMTS2100), 4G(LTE2600), YOTA, LTE1800, GSM1800, WiFi 2400
  • Тип монтажа: на трубу
  • Тип исполнения: параболическая

Комплектация:

  • Крепежный комлпект
  • Параболический рефлектор
  • Облучатель 1700-2700 МГц
